氣體滅火控制器與消防主機連接：通過rs485通訊線，就可以直接將氣體滅火控制器連接到消防一體機上的，也就是四根線即可。性阻抗為120Ω的雙絞屏蔽電纜廣泛用于RS485/422、CANBUS等總線，該系列電纜規格很多，請?zhí)峁╇娎|的敷設環境、通信速率、*大無中繼傳輸距離等參數，我們將依照具體情況推薦*適當?shù)漠a(chǎn)品。

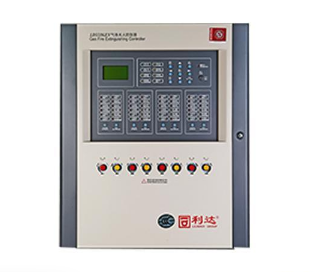

LD5506EN氣體滅火控制器可控制1-4個分區，用戶可以根據實際情況來確定所需路數，各分區獨立控制，互不影響。該控制器*多可帶4路，即一個氣體滅火控制器*多可控制4個防火分區。

二、LD5506EN特點：

1.氣體滅火控制器和LD128EN系列火災報警系統通過CAN總線進行通訊。

2.氣體滅火控制器主電為交流220V市電，無市電時，可自動轉換由24V蓄電池供電。

三、LD5506EN啟動氣體滅火設備的工作方式:

1.邏輯啟動:通過火災報警控制器邏輯判定后的啟動命令自動啟動。此方式下有延時，噴灑允許鎖必須在“允許”位置。

2.手動啟動:此方式下有延時，噴灑允許鎖必須在“允許”位置。按下氣體滅火控制器上對應區域帶安全保護罩的紅色啟動按鈕，進入延時啟動過程。按旁邊帶安全保護罩的黃色停止按鈕可在延時階段停止啟動過程，按現場緊急停止按鈕也可在延時階段停止啟動。

3.現場緊急啟動:此方式下有延時，可對氣體滅火設備進行控制。當現場人員確定火情后，可通過操作現場緊急啟動按鈕進行緊急啟動，噴灑允許鎖沒有限制作用，按緊急停止按鈕可在延時階段停止啟動過程，按氣體滅火控制器上對應區域的黃色停止按鈕也可在延時階段停止啟動。

1）延時時間D一30秒可通過氣體滅火控制器的按鍵進行手動設置。

2）具有線路檢測功能:輸出故障燈亮?xí)r表明，鋼瓶啟動線、聲光啟動線、常開接點輸出線有短路或斷路故障。輸入故障燈亮?xí)r表明現場手/自動轉換線、現場急啟線、現場急停線有短路或斷路故障，或放氣反饋線有斷路故障

3）上述故障通過CAN總線傳送到火災報警控制器，也可以在本機故障記錄里查看。

4）有指示燈自檢功能，自檢時所有燈亮3秒后恢復原狀態。

四、LD5506EN啟動氣體滅火設備的主要技術指標：

主要技術指標

內容 技術參數

主電源電壓 AC220V(187V-242V)50Hz

通訊方式 CANBus

控制防火分區數 1-4區

直接輸出接點數 4路電磁閥驅動，4路聲光有源輸出，4路無源輸出

輸出電壓 DC24V

*大輸出電源 總驅動電流：24V/8A。每分區電磁閥：1-2A,聲光：0.2-1A

無源接點容量 2A/24V

空載功耗 ≦50W

工作環境相對濕度 ≦95%RH(40±2℃)

安裝方式 壁掛式

備用電池 12V/14Ah電池(兩節)

*大外形尺寸 寬528mm×高600mm×厚148mm

重量 15.0kg±0.2kg
